概述

本套设备主要功能是对焚烧生产过程中产生的SO2和HCL酸性气体废气进行处理后的达标烟气由烟囱排入大气， 满足当地废气排放标准。

设备设计、制造、检验执行标准

HG/T20696-1999《玻璃钢化工设备设计规定》

CD130A19-85《手糊法玻璃钢设备技术条件》

GB2567～2578-89《玻璃钢试验方法》

GB3854-83《纤维增强塑料巴柯尔硬度试验方法》

GB3857《玻璃纤维增强热固性塑料耐化学药品性能试验方法》

GB1446《纤维增强塑料性能试验方法总则》

GB1447《玻璃纤维增强塑料拉伸性能试验方法》

GB1448《玻璃纤维增强塑料压缩性能试验方法》

GB1449《玻璃纤维增强塑料弯曲性能试验方法》

GB4454-84《硬聚氯乙烯板材》

GB8237《玻璃纤维增强塑料（玻璃钢）用液体不饱和聚酯树脂》

JC286《玻璃纤维制品代号命名方法》

JC281《无碱无捻玻璃纤维粗纱布》

JC277《无碱无捻玻璃纤维粗纱》

设备检测执行标准

HG/T20696-1999

4、预冷塔技术要求 ：

a. 系统排风量：-----N m3/h ；

b．处理废气中污染物最高浓度： -------

c. 烟气进塔温度：200°；

d. 烟气出塔温度：80°；

制作工艺过程

制作玻璃钢设备，结构分四层，内壁为防腐层，第二层为防渗层，中间层为增强层，表面层为防老化层。

模具准备：首先对模具进行清洗、烘干、涂脱模剂、缠绕脱模薄膜。

内衬层制作：内衬层树脂选用上纬SW977S树脂 ，厚度为0.5mm.树脂含量90%以上。热变形温度可以达到220℃。

中间层：为防渗层，采用短切毡及玻纤布作为增强材料，树脂选用上纬SW977S树脂,树脂含量为70～80%。厚度3.5mm，该层可有效防止内表面层微裂纹向外扩展，起到双层保护作用，热变形温度220℃。

结构层：该层对内表层和次内层起到加强作用，抵抗塔体所受外界荷载，保证塔体钢度和强度，环向缠绕与交叉螺旋缠绕相结合，树脂采Ashland470树脂，树脂含量为55-65%，厚度7mm，厚度根据每种规格进行设定。

外表层：喷涂天马彩色胶衣，厚度1mm。主要是保护外壁不受外界机械损伤和防紫外线作用。

预冷塔工艺流程详解

预冷塔采用上下双层喷淋以达到降低烟气温度同时保护玻璃钢塔壁的作用。

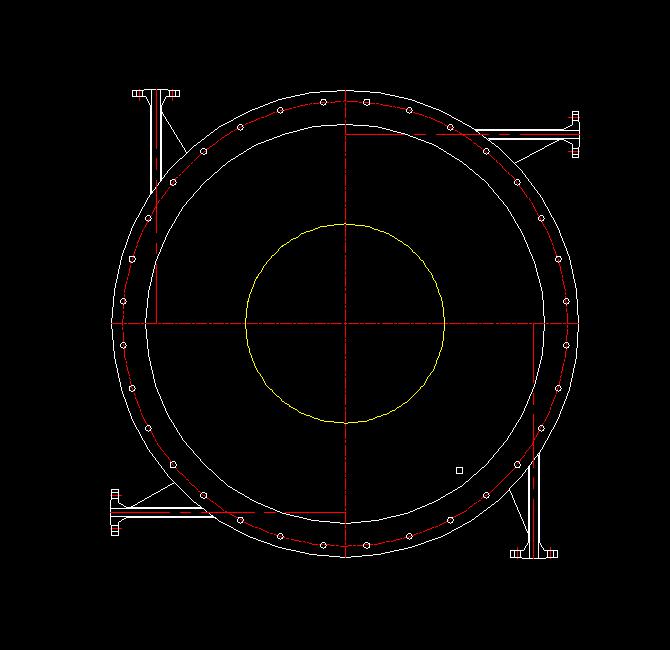

(1)预冷塔一层喷淋：急冷塔顶部设有4只切向喷淋口，两备两用，通过源源不断的循环水供给，进入塔内水槽，使其沿着塔壁顺流而下，对塔壁降温，形成水保护膜，从而达到保护玻璃钢内壁的作用。如图（1）

图（1）

(2).预冷塔二层喷淋：在一层喷淋下方，设有4个单流体喷枪，喷枪也采用两备两用。其主要作用是对高温气体进行快速降温，达到设定温度。备用喷嘴采用自动电磁阀控制，当出现超温或水泵故障的紧急情况，备用喷枪自动打开，增大喷淋量起到快速降温效果。

备用喷管及喷枪一般接在消防水管或应急水箱上，保证随时有喷淋水源供应。
